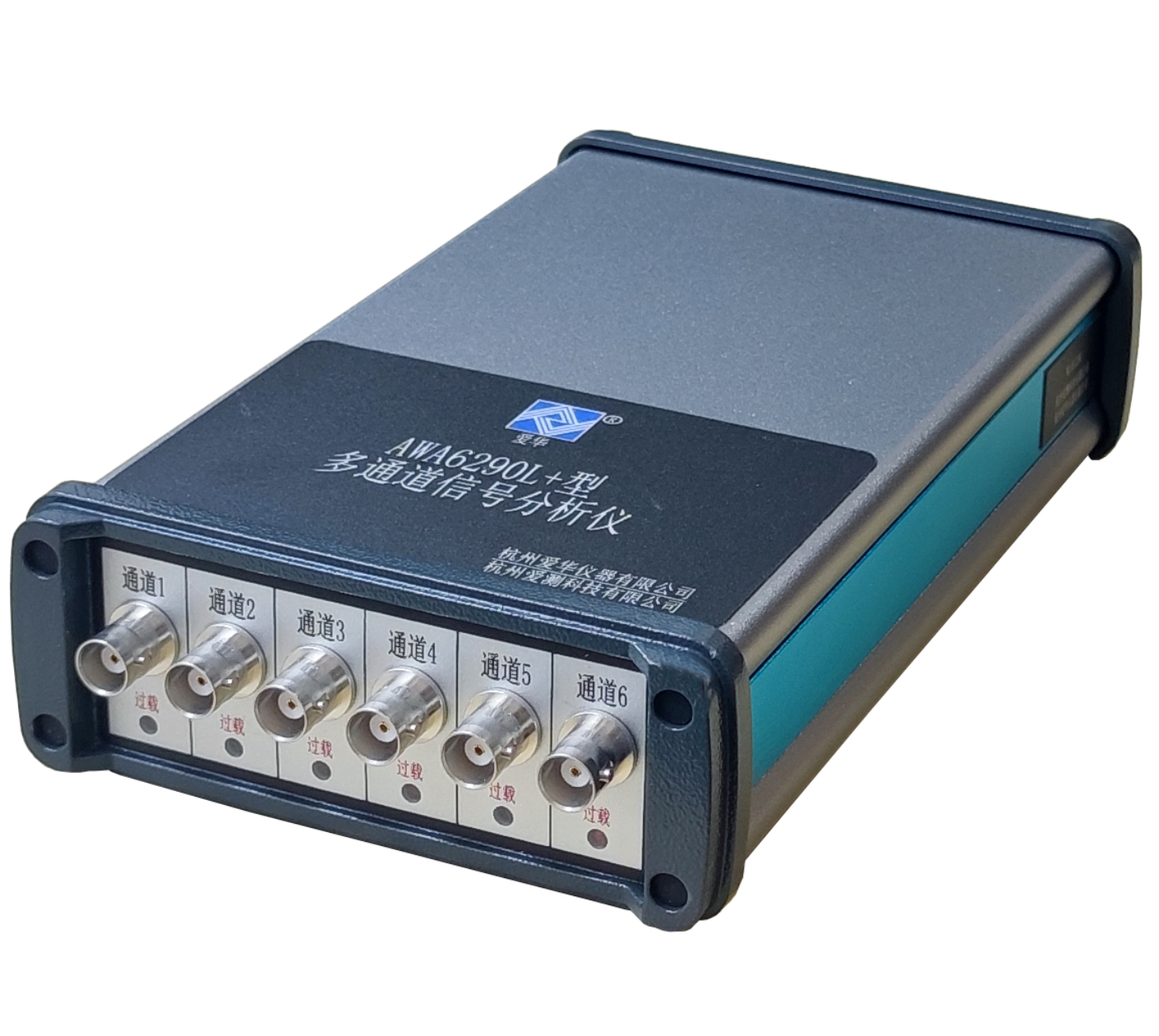

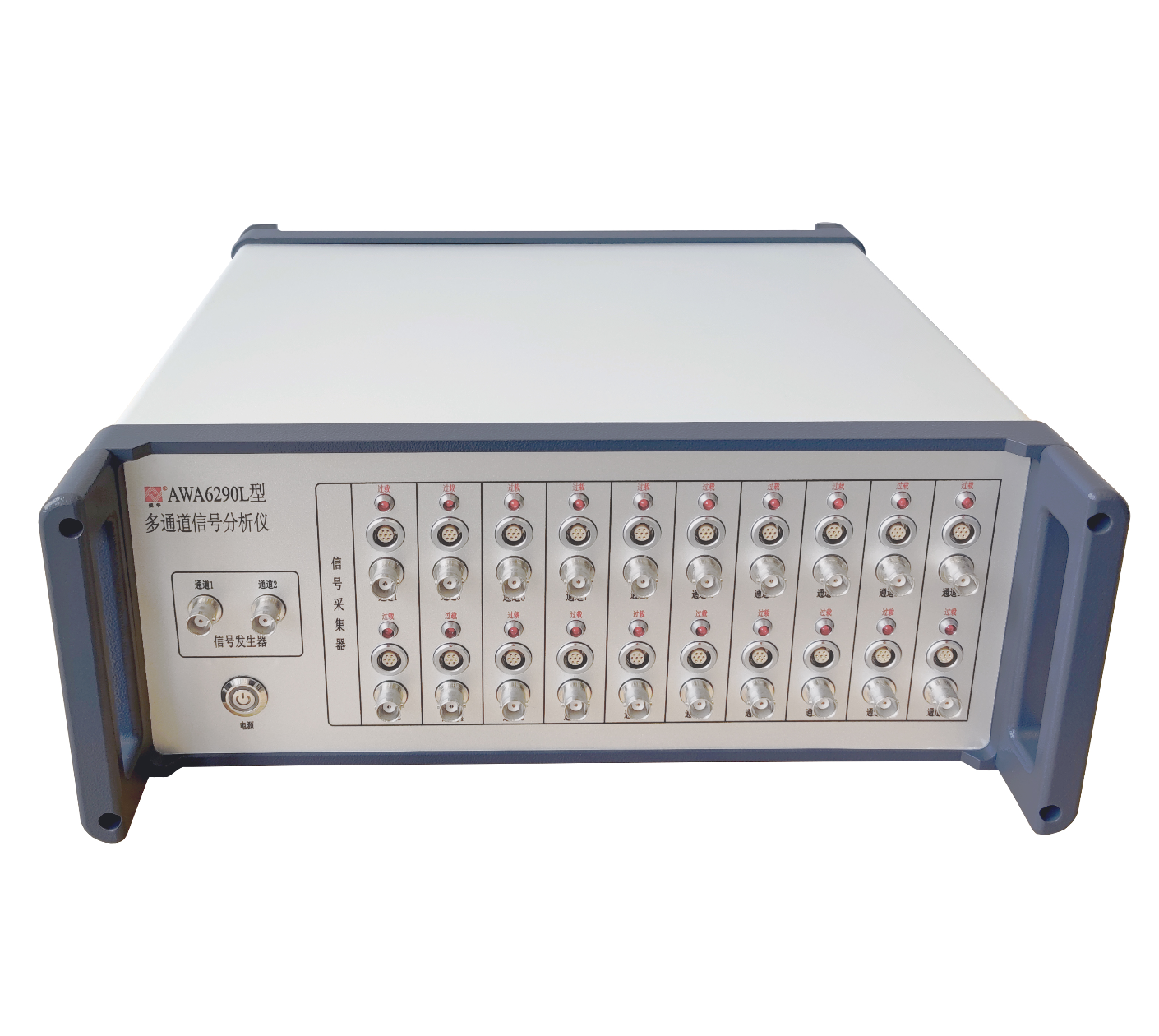

產品型號 | AWA6290M+ | AWA6290L | AWA6290L+ | AWA6290R | ||
典型應用環境 | 噪聲、振動、應變測量等 聲強、聲功率、建筑聲學、阻抗管、揚聲器、傳遞損失、故障診斷、模態等 | 模擬陣列、聲功率、 應變等 | ||||
信 號 采集 單元 | 單臺輸入通道數 | 2 | 2～20 | 2～6 | 16、32、48 | |
多臺擴展 | 不支持 | 路由器 | 路由器(相位同步) | |||
通道間相位 | 一 | < 0.1°@1kHz | ||||
輸入插座 | LEMO及BNC(ICP) | BNC或LEMO | 多芯LEMO | |||
AD位數 | 準24位(取高16位) | 24位 | 24位 | |||
數據傳輸位數 | 16 | 32位(量程歸一化) | 24位 | |||
量程/dB | -20、-10、0、+10、+20、+30 | -20、0、+20 | 0 | |||
量程控制誤差 | < 0.1 dB | < 0.05 dB | 一 | |||
支持傳感器類型 | 傳聲器、壓電加速度傳感器、力傳感器、壓力傳感器 | |||||
頻率范圍(主機) | 10 Hz～20 kHz < 0.2 dB | 0.5 Hz～80 kHz < 0.05 dB | 10 Hz～20 kHz < 0.2 dB | |||
采樣頻率 | 48 kHz | 8192 Hz～192 kHz可設 | 8192 Hz～48kHz可設 | |||
動態范圍 | 單量程>80 dB | 單量程>110 dB全量程>150 dB | >100 dB | |||
| 測量范圍 | 電壓 | 10 μV~10 Vrms | 5 μV~20 Vrms | 100 μV~3 Vrms | ||
噪聲 | 28 dB(A)～140 dB(A) | 20 dB(A)~140 dB(A) | 45 dB(A)～130 dB(A) | |||
| 加速度 | 0.002 m/s2~2000 m/s2 | 0.001 m/s2~4000 m/s2 | 0.02 m/s2~600 m/s2 | |||
| 速度 | 0.02 mm/s～20000 mm/s | 0.01 mm/s～40000 mm/s | 0.2 mm/s～6000 mm/s | |||
| 位移 | 2 μm～200 mm | 1 μm～400 mm | 10 μm～60 mm | |||
噪聲范圍以50 mV/Pa靈敏度傳聲器等效，振動以5 mV/m/s2靈敏度傳感器等效。 配不同靈敏度傳感器，噪聲、振動測量范圍相應變化 | ||||||
| 極化電壓 | 0 V | 0 V或200 V | 0 V | |||
| 傳感器供電 | 30 V或ICP:4 mA，28 V | 9 V或ICP:2mA，24 V | ||||
轉速接口 | 一 | 定制 | 一 | |||
耳機監聽 | φ3.5mm立體聲插座 | 定制 | φ3.5mm立體聲插座 | 一 | ||
TEDS | 一 | 定制 | 一 | |||
信號采集單元
| 輸出 | 2路，輸出正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音、MLS等 | 一 | |||
| 輸出電壓 | 2 Vrms | 9 Vrms | 2 Vrms | 一 | ||
頻率范圍 | 10 Hz～20 kHz < 1dB | 0.5 Hz～80 kHz < 0.2 dB | 一 | |||
DA位數 | 16位 | 24位 | 一 | |||
諧波失真 | < 0.1% @1 V | < 0.1% @8 V | < 0.1% @2 V | — | ||
通道間相位 | 可調 | 一 | ||||
輸出接口 | USB | 百兆 RJ45 | 千兆 RJ45 | |||
電源供電 | 外接5 V或USB接口 | 12 V、3 A | 12.6 V/3 A | 12 V、3 A | ||
內置電池 | 一 | 可定制 | 12.6 V/6 Ah | 可定制 | ||
無線擴展 | 一 | 支持 | ||||
外形尺寸 | 166×46×130 | 360×340×140 | 118×44×200 | 280×260×90 | ||
質量 | 800 g | 約4.5 kg | 約1 kg | 約2.1 kg | ||
※具體指標以產品使用說明書為準！
